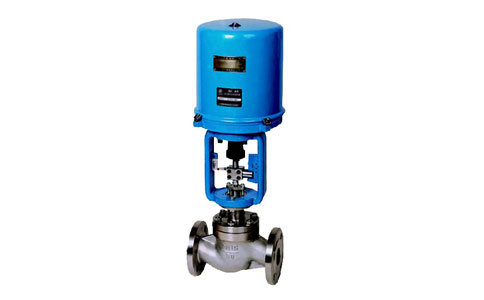

ZDLJP電子式單座調節閥
主要類別：電動調節閥
發布日期：2019-06-30
瀏覽次數：
□結構特點和應用范圍
ZMAP型氣動薄膜單座調節閥是自動控制系統中最常用的氣動疏水閥，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；
c，連線簡單，閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，具有體積小、重量輕、流量大、調節精度高等特點，適用于流量大，泄漏量要求嚴格的場合。
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
4.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行程mm |
16 |
25 |
40 |
60 |
|||||||||||
|
流量特性 |
直線、等百分比 |
||||||||||||||
|
公稱壓力MPa |
0.6、1.6、4.0、6.4 |
||||||||||||||
|
工作溫度℃ |
-20～200，-40～200，-40～450 |
||||||||||||||
|
配電子式電動 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||||
|
法蘭尺寸、型式 |
PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||||||||
|
閥體材質 |
HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti |
||||||||||||||
|
閥芯材質 |
1Cr18Ni9,0Cr18Ni12Mo2Ti |
||||||||||||||
|
上閥蓋形式 |
普通式(常溫型)；熱片式(中溫型) |
||||||||||||||
|
可調比 |
50：1 |
||||||||||||||
注：1、根據現場使用情況，可配防爆型執行機構。
2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●性能指標
|
項目 |
指標值 |
|
基本誤差% |
±2.5 |
|
回差% |
2.0 |
|
死區% |
3.0 |
|
始終點偏差% |
±2.5 |
|
額定行程偏差% |
+2.5 |
|
允許泄漏量1/h |
10-4×閥額定容量 |
