Y43X比例式減壓閥
主要類別：減壓閥
發布日期：2019-06-29
瀏覽次數：
一．概述
本廠生產的比例式減壓閥，外型美觀，質量可靠，比例準確，工作平穩，即減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2:1、3:1、4:1、3:2、5:2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二.主要技術參數
|
適用介質 |
水、氣體 |
|||
|
適用溫度 |
≤ 90℃ |
|||
|
壓力誤差 |
≤ 8％ |
|||
|
最小開啟壓力 |
2：1 |
0.2MPa |
||
|
3：1 |
0.3MPa |
|||
|
連接彤式 |
法蘭、內螺紋 |
|||
|
主要零件材料 |
閥體 |
錫青銅 |
不銹制 |
鑄鐵 |
|
內件 |
錫青銅 |
不銹鋼 |
錫青銅或不銹鋼 |
|

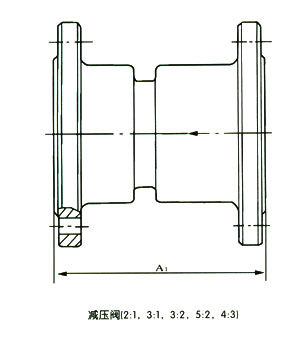

三.主要外形尺寸 (法蘭連接尺寸PN1.OMPa按GB4216．4-84標準，PN1.6MPa按GB4216．5-84標準)
|
公稱通徑 DN(mm) |
A1 |
|
25 |
115 |
|
32 |
124 |
|
40 |
132 |
|
50 |
140 |
|
65 |
155 |
|
80 |
155 |
|
100 |
200 |
|
125 |
220 |
|
150 |
230 |
|
200 |
270 |
