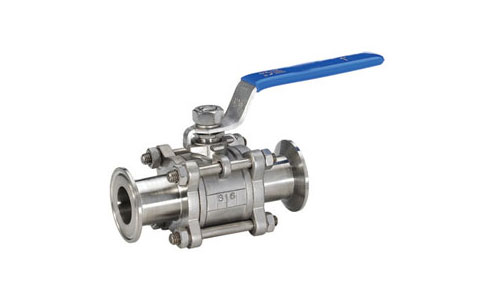

Q51-0.25三片式快裝球閥
主要類別：球閥
發(fā)布日期：2019-06-30
瀏覽次數(shù)：
產(chǎn)品描述

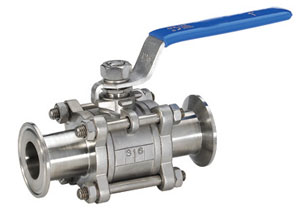

三片式快裝球閥 (精鑄)
Q51-(0.25-4.O)P、R
主要外形尺寸
| DN | G | B | L | H | A |
| 15 | 1/2″ | 15 | 75 | 68 | 125 |
| 20 | 3/4″ | 20 | 90 | 70 | 125 |
| 25 | 1″ | 25 | 100 | 80 | 145 |
| 32 | 11/4″ | 32 | 110 | 84 | 15 |
| 40 | 11/2″ | 38 | 125 | 93 | 205 |
| 50 | 2″ | 50 | 150 | 100 | 205 |
| 65 | 21/2″ | 64 | 190 | 142 | 250 |
| 80 | 3″ | 76 | 220 | 155 | 250 |
| 100 | 4″ | 100 | 270 | 172 | 300 |
主要零件材料
| 零件名稱 | Q51F-25,40 | Q51F-25P,40P | Q51F-25R,40R |
| 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12MoTi |
| 球體 | Icr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12MoTi |
| 球桿 | Icr18Ni9Ti | ZG1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 密封圈 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 | ||
