Q41N液化氣專用球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：
產品描述

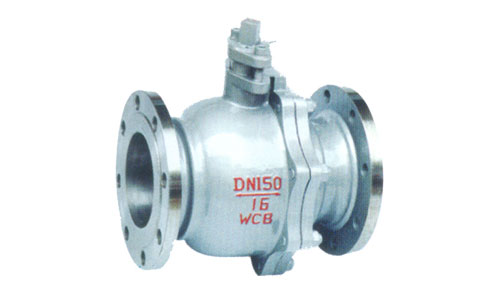

液化氣專用球閥型號:Q41N
一、用途和性能規范：
1.本閥門適用液化石油氣或類似介質的管路上，作啟閉用，其中最大優點為流阻小、啟閉轉動迅速。
2.性能規范
二、作用原理和結構說明：
1、法蘭球閥通過手柄作啟閉用，其閥桿露出的方頭頂端上刻有溝糟，溝糟是指示開啟和關閉位置用。
2、當順時針方向扳動手柄溝糟與管路上平行時為開啟，反之扳動手柄逆時針旋轉90度，使溝糟與管路垂直時刻關閉。
3、手柄和閥桿為活動連接，啟閉時可裝上，用后可取下。
4、本閥密封面和填料均采用高壓耐溫聚四氟乙烯，故密封性能好。
5、本閥驅動部分和受壓密封圈分開，容易更換密封易損件。
一、用途和性能規范：
1.本閥門適用液化石油氣或類似介質的管路上，作啟閉用，其中最大優點為流阻小、啟閉轉動迅速。
2.性能規范
|
公稱壓力(PN) |
強度試驗壓力 |
氣密封壓力 |
適用溫度℃ |
適用介質 |
|
2.5 |
3.75 |
2.75 |
-40-+150 |
液化氣、水、油品、 |
|
4 |
6.0 |
4.4 |
-40-+150 |
|
|
6.4 |
9.6 |
7.04 |
-40-+150 |
1、法蘭球閥通過手柄作啟閉用，其閥桿露出的方頭頂端上刻有溝糟，溝糟是指示開啟和關閉位置用。
2、當順時針方向扳動手柄溝糟與管路上平行時為開啟，反之扳動手柄逆時針旋轉90度，使溝糟與管路垂直時刻關閉。
3、手柄和閥桿為活動連接，啟閉時可裝上，用后可取下。
4、本閥密封面和填料均采用高壓耐溫聚四氟乙烯，故密封性能好。
5、本閥驅動部分和受壓密封圈分開，容易更換密封易損件。
