ZSHR-16氣動 O形切斷球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：
ZSHR-16,64

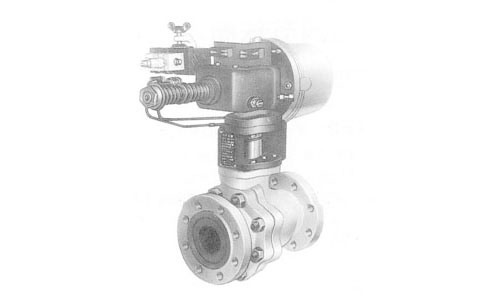

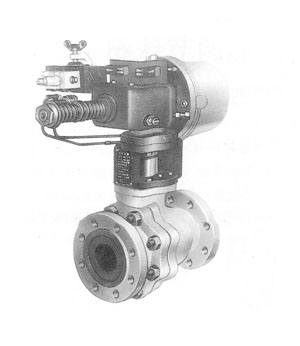

氣動 O形切斷球閥
氣動 O形切斷球閥是旋轉式的調節閥，具有優良的密封性和安全可靠性。廣泛應用于化工、石油、電廠、造紙等工業過程控制或輸送管線控制、除適應控制氣體、液體和蒸汽介質之外，還適用于控制污水和含有纖維的介質。
特點：流通能力大，結構簡單，維修方便。
結構原理

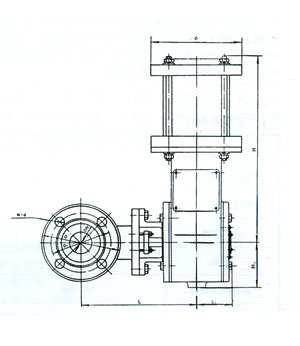

氣動0形切斷球閥由氣動活塞執行機構和0形球閥兩部分組成，并配置四通電磁閥，行程開關等氣動元件。
當工作氣壓進入活塞執行機構氣缸一側內，推動活塞運動．帶動靜軸連桿機構使軸和球芯作90°旋轉，使球閥內關(或開)位置變動到開(或關)位置，達到對管道內介質進行控制。
主要技術指標
氣動活塞執行椒構:
| 型 號 | ZSS-1 | ZSS-2 | ZSS-3 |
| 活塞直徑 mm | φ125 | φ160 | φ200 |
| 有效面積 cm2 | 115 | 193 | 306 |
| 行 程mm | 60 | 100 | 100 |
| 操作壓力 kPa | 400-600 | ||
0形球閥
型 式：直通對開式鑄造球形閥
公稱通徑:15、20、25、32、40、50、65、80、100(125、150、200、250、300待發展)。
公稱壓力:MPa：PN1.6；6.4
連接型式:法蘭連接標準按 JB79-59《鑄鋼法蘭》規定
適用溫度:-40～180℃
球芯轉角:90°
閥體材料:鑄綱 ZG230-450
鑄不銹鋼ZGICr18Ni9Ti,ZGOCr18Ni12Mo2Ti
安裝、使用注意事項
·氣動 0形切斷球閥應垂直安裝于管道中，為便于檢查、調整和維修、安裝時盡量靠近地面或有樓板的地方。
·一般應設置旁通管路。
·存清洗管道時，球閥應處于全開位置避免損傷閥內件。
·當配用閥門定位器后可實班比例調節。
□ 訂貨須知
產品型號
公稱通徑，公稱壓力
工作溫度 (-40～250℃高溫型作特殊訂貨)
閥體材料
附件及型號
