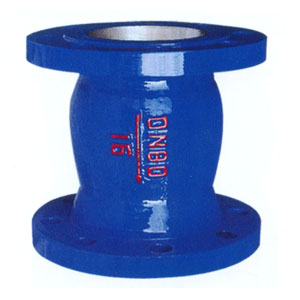

DRVZ靜音止回閥
主要類別：止回閥
發布日期：2019-07-03
瀏覽次數：
產品描述
一 .產品特點與用途
靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。
閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。
該閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對泵的損害。
二．主要技術參數
| 型 號 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公稱壓力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
| 公稱通徑 | DN50-250mm | |||
| 最高工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 密封試驗壓力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 殼體試驗壓力 | 1.5MPa | 2.4MPa | 3.75MPa | |
|
主要 零件 材料 |
閥體、導流體 | 灰鑄鋼 | 球墨鑄鐵 | |
| 閥座、軸承、閥瓣、軸 | 鋁青銅或鉻不銹鋼 | |||
| 彈 簧 | 不銹鋼 | |||

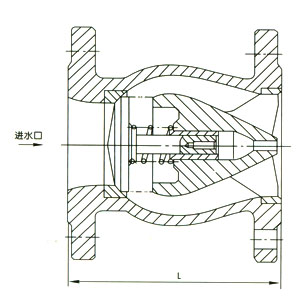

三.主要外形尺寸
(法蘭尺寸PN1.0MPa按GB4216．4-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB91134-88標準)
| 公稱通徑 DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
