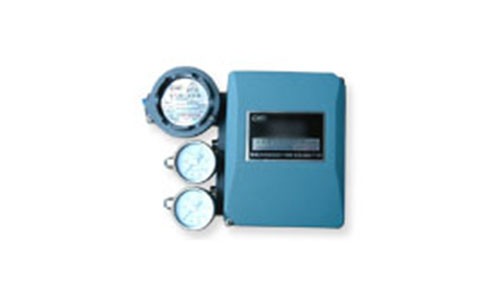

ZPD2000電氣閥門定位器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
產品的功能用途和適用范圍
（ZPD）2000系列電氣閥門定位器是各種氣動執行呂的主要配套件。它與氣動調節閥配套使用，構成閉環控制回路。用以提高調節閥的控制精度。克服填料函與閥桿的摩擦力，克服介質壓差對調節閥閥芯不平衡力。提高閥門動作速度，可實現分程控制（段幅信號），可改變閥的作用方式，可控制非標準操作壓力的各類型氣動執行機構。
技術參數和性能
基本誤差：±1%（單作用）；±2%（雙作用）
回 差： 1%（單作用）； 2%（雙作用）
死 區：0.4%（單作用）；0.2%（雙作用）
額定行程：0-(10-100)mm 0-(50°-90°)角行程 (轉角行程)
氣源壓力：0.14-0.55Mpa
輸出壓力：0.02-0.5MPa
耗 氣 量：?jiǎn)巫饔茫?50L/h 雙作用：3600L/h
輸入信號：4-20mA.DC;0-10mA.DC(可分程)
輸出特性：線性 常規型:(等百分比非線性特殊型)
環境溫度：-35-+60℃ （本質安全型為-40-+60℃）
隔爆型 -20 ~ +60℃
相對濕度：5%-100%
防爆型式：隔爆型，增實型，本質安全型
輸入阻抗：4-20mA.DC/300±10Ω(20℃時)
0-10mA.DC/1000±30Ω(20℃時)
氣源接口：M10×1聯接銅管為Φ6×1(Φ8×1)
電源接口：G1/2(M22×1.5)
殼體材料：鋁合金
外形尺寸：203×160×105mm
重 量：2.8Kg
規格型號
|
型 號 |
防爆型式 |
輸入信號 |
氣源壓力 |
輸出壓力MPa |
執行機構 |
輸出行程 |
耗氣量 |
|
|
(ZPD) |
2111 |
d |
4-20 |
0.14 |
0.02-0.1 |
氣動 |
直行程 |
450L/h |
|
2112 |
0.25 |
0.04-0.2 |
||||||
|
2113 |
0.30;0.34 |
0.08-0.2 |
||||||
|
2121 |
4-12; |
0.14 |
|
|||||
|
2122 |
0.25 |
0.04-0.2 |
||||||
|
2123 |
0.30;0.34 |
0.08-0.2 |
||||||
|
2131 |
0-10 |
0.14 |
0.02-0.1 |
|||||
|
2141 |
0-5 |
0.25 |
0.04-0.2 |
|||||
|
2211 |
4-20 |
0.55 |
0-0.5 |
3600L/h |
||||
